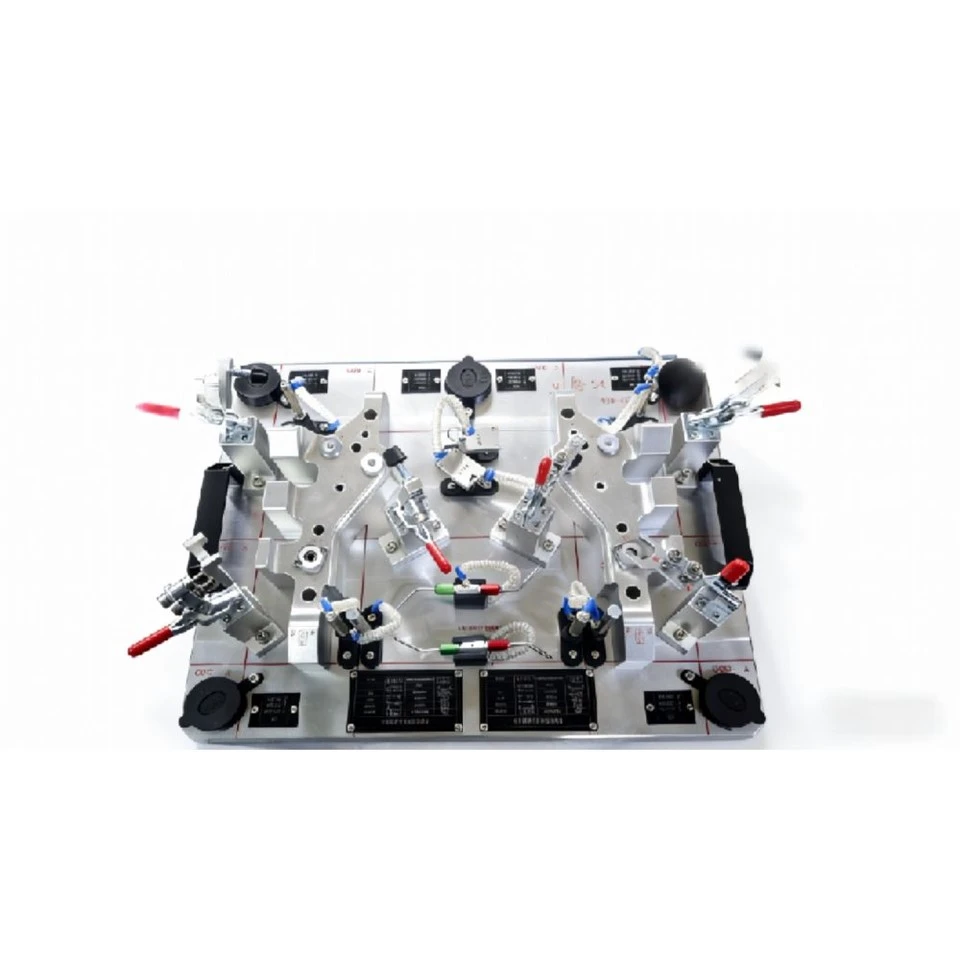

Унутрашње ојачане плоче су окосница стабилности кокпита, обезбеђујући чврсту монтажу ваздушних јастука, канала и облога. Наши уређаји обезбеђују критичну верификацију потребну за управљање сложеним обрасцима рупа и структуралним закривљењима у симетричним склоповима. Обезбеђивањем прецизног поравнања нулте тачке за ЛХ и РХ компоненте, помажемо произвођачима Тиер 1 да елиминишу вибрације и неусклађеност монтаже, обезбеђујући чврсту основу за цео унутрашњи модул.
Геометријски интегритет и више{0}}контрола датума
Примарни изазов у плочама за ојачање-било да су од штанцаног челика или од високо{1}}полимера-је контрола кумулативне толеранције вишеструких тачака причвршћивања. Наши уређаји користе аДвоструки{0}}стабилизовани оквир за станицу, омогућавајући истовремену инспекцију симетричних парова са апсолутном координатном доследношћу. Фокусирамо се направи положај заварених-матица и спојница{1}}седишта, користећи каљене челичне трнове за проверу пречника рупа и оријентације унутар њих±0.05мм. Овај ригорозан процес валидације обезбеђује да се плоча за ојачање савршено интегрише са каросеријом-у-белој боји (БИВ) и носачем кокпита, спречавајући структурно шкрипање и осигуравајући поузданост система безбедности путника.
Атрибут
|
Феатуре Цатегори |
Стандард за имплементацију |
|
Обим компоненте |
ИП ојачања / носачи стубова / унутрашњи носачи врата |
|
Топологи фиктуре |
Синхронизована симетрична база (ЛХ + РХ станице) |
|
Систем датума |
Каљени алат{0}}челични локатори (ХРЦ 58-62) |
|
Поситионал Аццураци |
±0,03 мм за главне локаторе / ±0,05 мм за под-датуме |
|
Верифицатион Логиц |
Иди/Не-Иди Пин матрица и блокови за проверу равни |
|
Основни материјал |
Алуминијум за растерећење{0}} или заварени конструкциони челик |
|
Следљивост |
Перманентна ласер-угравирана координатна мрежа и ЦММ референтне вредности |
Свеобухватна инспекција за критичне карактеристике
Индустријска доказана поузданост
Инжењеринг темеља интегритета кабине
Испорука алата велике{0}}издржљивости за велике-производне циклусе аутомобила.
-
15 +* Године стручности у мерењу структурних компоненти
-
520 +* Пројекти ојачања и носача испоручени широм света
ФАК
П: Како верификујете поравнање више заварених-матица на једном панелу?
О: Користимо приступ „Потпуно-симулирано причвршћивање“. Сваки положај-навртке за заваривање се проверава помоћу прецизно-брушеног трна са навојем или клизног го/но-игла. Ово осигурава да када део стигне до монтажне линије, сваки вијак ће се савршено увући без унакрсних-навоја или неусклађености.
П: Може ли уређај да открије савијање узроковано топлотом током процеса убризгавања или заваривања?
О: Да. Наша ЦНЦ-обрађена референтна гнезда пружају „Мастер Сурфаце“ која представља теоретски 3Д профил дела. Свако савијање или термичко изобличење се одмах истиче провером размака између дела и гнезда помоћу мерача или дигиталних индикатора.
П: Како осигуравате да уређај одржава своју тачност за ЛХ и РХ дијелове?
О: Обе станице обрађујемо на једном високо{0}}прецизном ЦНЦ подешавању како бисмо осигурали да су координатни системи савршено пресликани. Ова „заједничка-основа“ филозофија елиминише мале варијације до којих може доћи када се праве два одвојена алата.
П: Да ли је могуће проверити оријентацију угаоних монтажних носача?
О: Апсолутно. Дизајнирамо више-осни „Слиде Унитс“ или „Свинг Блоцкс“ који проверавају део из тачног угла склапања. Ово потврђује да се угаоне карактеристике нису „вратиле“ или помериле током производног процеса.
П: Како поступате са инжењерским променама (ЕЦО) за локације рупа за монтажу?
О: Користимо "модуларне чахуре". Ако се положај рупе промени, потребно је само да заменимо специфичну челичну плочу уместо да мењамо целу основу учвршћења, обезбеђујући -ефикасан и брз одговор на итерације дизајна.
П: Да ли уређај пружа квантитативне податке за СПЦ (Статистичка контрола процеса)?
О: Сваки алат укључује унапред{0}}дефинисане тачке мерења за ЦММ или преносиве ручне сонде. Такође можемо да интегришемо бежичне дигиталне мераче на вашим најкритичнијим-за-квалитет (ЦТК) локацијама за праћење процеса у реалном времену-.
П: Како штитите уређај од хабања у производном окружењу 24 сата дневно?
О: Све компоненте високог{0}}хабања, као што су локатори и чауре, направљене су од високо-калибарског челика. Они су дизајнирани као делови за „брзу{3}}промену“, што омогућава вашем тиму за одржавање да их замени за неколико минута како би се одржала оригинална фабричка прецизност.
П: Које стандарде испоруке и документације пратите за испоруку у иностранство?
О: Пружамо паковање за извоз{0}}са ВЦИ заштитом од рђе. Свака пошиљка укључује свеобухватан дигитални пакет: 100% ЦММ извештај, 3Д ЦАД фајлове за дизајн, фотографски кориснички приручник и сертификат о усклађености.
Типови Фиктуре
- Велдинг Фиктуре
- Цхецкинг Фиктуре
-
Велдинг ФиктуреПостигните прецизно поравнање и поновљиве резултате заваривања помоћу наших уређаја за заваривање. Дизајнирани за стабилно стезање и прецизно позиционирање, они смањују изобличење, побољшавају конзистентност завара и подржавају ефикасну производњу и на ручним и на аутоматизованим линијама.
-
Цхецкинг ФиктуреНаши уређаји за проверу су дизајнирани да обезбеде прецизну инспекцију димензија и доследну проверу квалитета за аутомобилске компоненте. Од печатираних делова до сложених склопова, ми пружамо поуздана решења за инспекцију која подржавају ГД&Т валидацију, побољшавају поновљивост и смањују грешке у производњи.
